| Kapaciteta: | 14T |
| Največja višina dviga: | 22 m |
| Največja višina dviga (pod zemljo): | 80 m |
| Največji delovni radij: | 21,1 m x 0,8 T |
| Dimenzija: | 6300 mm x 2000 mm x 2400 mm |
| Utež: | 14500 kg |

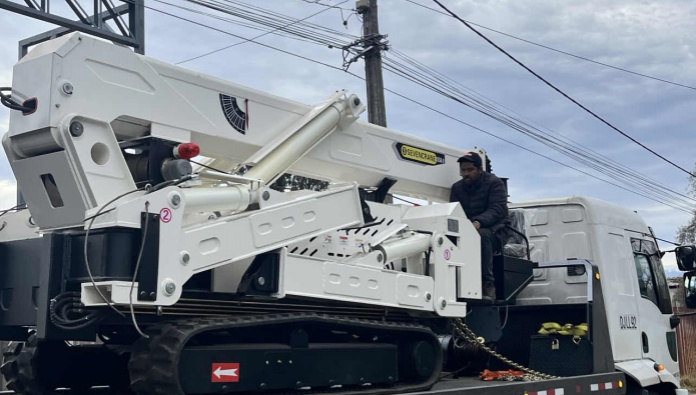

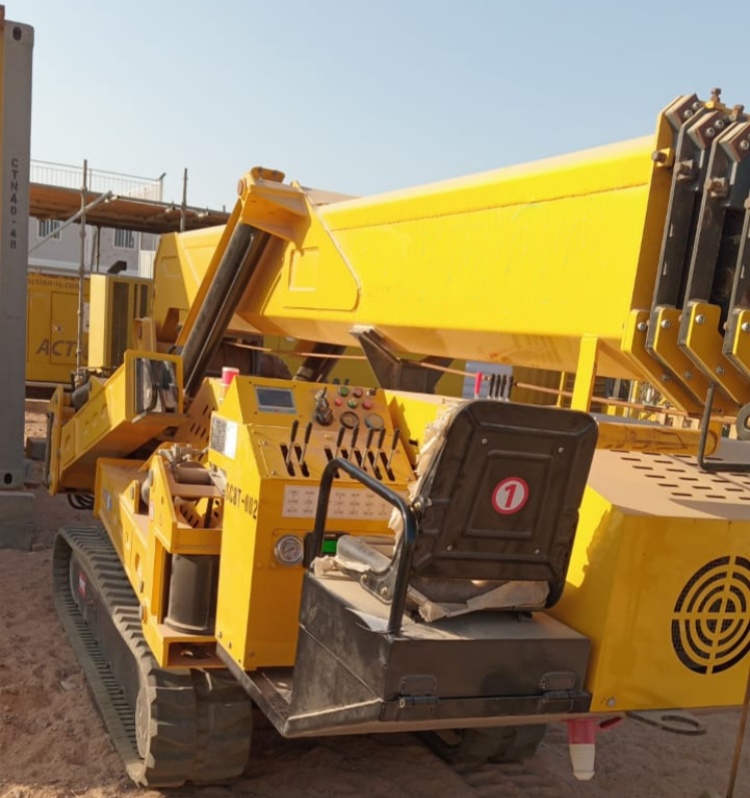

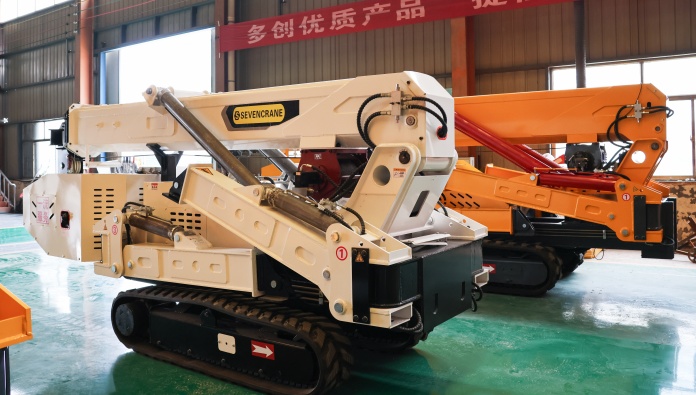

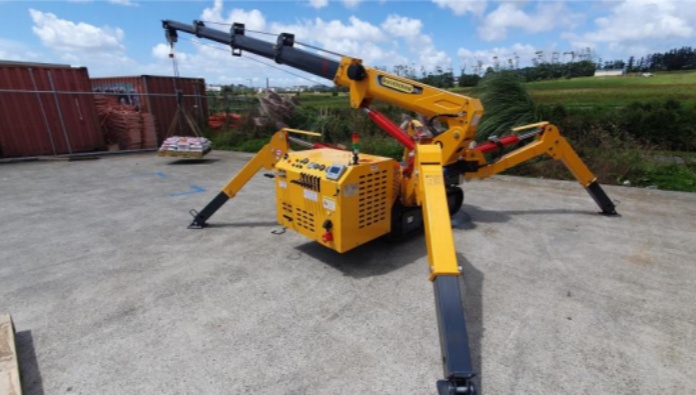

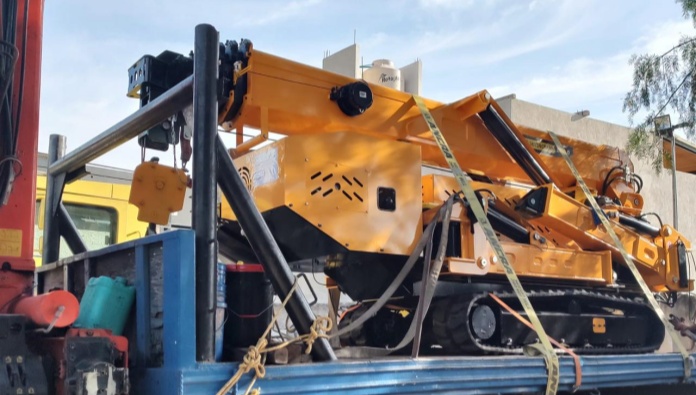

Pajkov žerjav SEVENCRANE SS14.0 je zmogljiva in kompaktna dvižna rešitev, zasnovana za zahtevna gradbišča.
Zaradi velike dvižne zmogljivosti, učinkovitega hidravličnega sistema in uporabniku prijaznega upravljanja je žerjav idealen za gradbeništvo, industrijsko vzdrževanje in infrastrukturne projekte.
S teleskopsko roko, natančnim daljinskim upravljanjem in robustnimi gosenicami zagotavlja izjemno stabilnost in okretnost na grobih in omejenih površinah.
Z nizkim pritiskom na tla in prilagodljivim pozicioniranjem ta pajkov žerjav zagotavlja varno in učinkovito dvigovanje tako v zaprtih prostorih kot na prostem.

|
Model |
SS14.0 |
|
|
Specifikacija |
14 t x 22 m |
|
|
Največji delovni radij |
21 m x 0,8 t |
|
|
Največja višina dviga na tla |
22 m |
|
|
Naprava za vitel |
Hitrost kljuke |
Počasna hitrost 6,5 m/min, hitra hitrost 12 m/min |
|
Vrv |
11 mm x 110 m |
|
|
Teleskopski sistem |
Vrsta ogrodja |
Šesterokotni popolnoma avtomatski 5-delni |
|
Dolžina nosilca |
5,5 m~21m |
|
|
Teleskopska dolžina/čas |
50 sekund |
|
|
Gor in dol |
Kot ogrodja/čas |
0~78° /60 s |
|
Obrtni sistem |
Kot obračanja/čas |
0~360° /120 s |
|
Opornik |
Outrigger Active Form |
Ročno vrtenje, Samodejna podpora |
|
Največje razširjene dimenzije |
7400 mm x 7000 mm x 6000 mm |
|
|
Vlečni sistem |
Walking Way |
Hidravlični motor |
|
Hitrost hoje |
Nizka hitrost 0–0,8 km/h, visoka hitrost 0–2 km/h |
|
|
Razred Sposobnost |
20° |
|
|
Dolžina x širina tal |
3350 mm x 400 mm |
|
|
Dizelski motor |
Model |
Yuchai |
|
Premik |
/L |
|
|
Nazivna izhodna moč |
85 kW |
|
|
Zagonska metoda |
Električni zagon |
|
|
Gorivo |
Dizel |
|
|
Električni motor |
Model |
YE2-180-6 (trifazni asinhronski motor na izmenični tok) |
|
Delovna napetost |
380V (Hz50) |
|
|
Moč |
18 kW |
|
|
Dimenzija |
Dolžina x širina x višina |
6300 mm x 2000 mm x 2400 mm |
|
Utež |
Teža vozila |
14500 kg |
|
Kapaciteta rezervoarja |
130 l |
|
|
Varnostne naprave |
Omejevalnik navora, naprava proti prevračanju, naprava za zaklepanje, naprava za preobremenitev kavlja, omejevalnik alarma za preobremenitev, tribarvna alarmna lučka, gumb za zaustavitev v sili. |
|

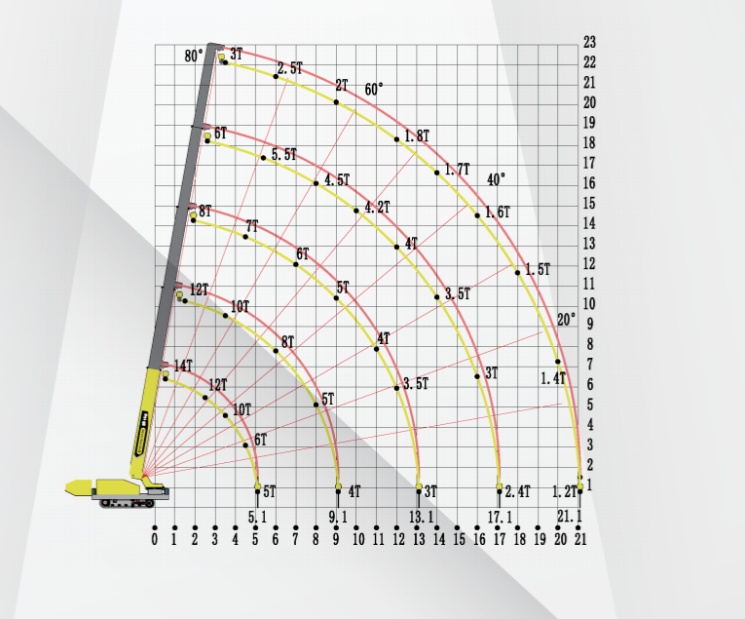

Skupna nazivna obremenitev opornikov na največjih položajih
|
≤5,9 m |
≤9,9 m |
≤13,9 m |
≤17,9 m |
≤21,9 m |
|||||
|
Delovni polmer (m) |
Nazivna obremenitev (t) |
Delovni polmer (m) |
Nazivna obremenitev (t) |
Delovni polmer (m) |
Nazivna obremenitev (t) |
Delovni polmer (m) |
Nazivna obremenitev (t) |
Delovni polmer (m) |
Nazivna obremenitev (t) |
|
0.5 |
14 |
1.5 |
12 |
2.0 |
8.0 |
2.5 |
6.0 |
3.5 |
3.0 |
|
2.5 |
12 |
3.5 |
10 |
4.5 |
7.0 |
5.5 |
5.5 |
6.0 |
2.5 |
|
3.5 |
10 |
6.0 |
8.0 |
6.0 |
6.0 |
8.0 |
4.5 |
9.0 |
2.0 |
|
4.5 |
6.0 |
8.0 |
5.0 |
7.0 |
5.0 |
10 |
4.2 |
12 |
1.8 |
| 5.1 | 5.0 |
9.1 |
4.0 |
9.0 |
4.0 |
12 |
4.0 |
14 |
1.7 |
|
|
|
11 |
3.5 |
14 |
3.5 |
16 |
1.6 |
||
| 13.1 | 3.0 |
16 |
3.0 |
18 |
1.5 |
||||
|
17.1 |
2.4 |
20 |
1.4 |
||||||
|
|
|
21.1 |
1.2 |
||||||
