| Kapacita: | 8T |
| Maximální výška zdvihu: | 17,5 m |
| Maximální výška zdvihu (v podzemí): | 80 metrů |
| Maximální pracovní rádius: | 16,5 m x 1,0 T |
| Dimenze: | 5010 mm x 1600 mm x 2200 mm |
| Hmotnost: | 7800 kg |

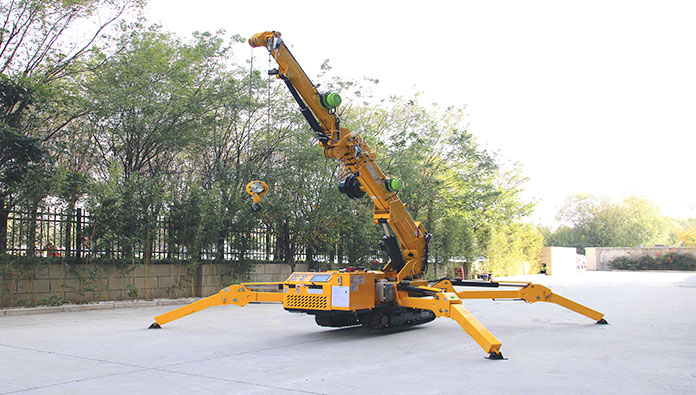

Světově nejvýkonnější mini pásový jeřáb SEVENCRANE-SS8.0 má bezkonkurenční nosnost 8 tun.
SEVENCRANE-SS8.0 poskytuje vysokou výšku zdvihu 18 metrů a pracovní rádius 17,1 metru, ale s šířkou pouhých 1600 mm si stále zachovává prvotřídní minimální velikost, vhodnou pro práci ve stísněných prostorech.
Díky kompletnímu bezpečnostnímu blokovacímu systému poskytují jeho konfigurovatelné nohy maximální stabilitu při zvedání na nerovném povrchu.
SEVENCRANE-SS8.0 je také vybaven nejpokročilejším indikátorem bezpečnostní zátěže a displejem s vysokým rozlišením, stejně jako rádiovým dálkovým ovládáním, které poskytuje obsluze zpětnou vazbu pro zajištění vyšší bezpečnosti.

|
Modelka |
SS8.0 |
|
|
Specifikace |
8T |
|
|
Maximální pracovní rádius |
16,5 m x 1,0 t |
|
|
Maximální výška zdvihu na zemi |
17,5 m |
|
|
Zařízení navijáku |
Rychlost háku |
Pomalá rychlost 6,5 m/min, vysoká rychlost 12 m/min |
|
Lano |
11 mm x 80 m |
|
|
Teleskopický systém |
Typ výložníku |
Šestihranný plně automatický 5dílný |
|
Délka výložníku |
4,5 m ~ 17 m |
|
|
Teleskopická délka/čas |
50 sekund |
|
|
Nahoru a dolů |
Úhel/čas výložníku |
0~78° / 60 s |
|
Slew System |
Úhel/rychlost natočení |
0-360° nepřetržitě/120 s |
|
Výložník |
Aktivní forma výložníku |
Manuální otáčení, automatická podpora |
|
Maximální rozšířené rozměry |
6400 mm x 6500 mm x 5400 mm |
|
|
Trakční systém |
Pěší cesta |
Hydraulický motor |
|
Rychlost chůze |
Nízká rychlost 0~0,8 km/h, vysoká rychlost 0~2 km/h |
|
|
Schopnost stupně |
20° |
|
|
Délka terénu x šířka |
2570 mm x 350 mm |
|
|
Zemní tlak |
49,0 kpa (0,50 kgf/cm2) |
|
|
Dieselový motor |
Modelka |
4TNV98 (YANMAR) |
|
Přemístění |
3,319 l |
|
|
Maximální výkon |
42,4 kW |
|
|
Startovací metoda |
Elektrické startování |
|
|
Palivo |
diesel |
|
|
Elektrický motor |
Modelka |
YE2-180-6 (třífázový střídavý proud) |
|
Pracovní napětí |
380V (Hz50) |
|
|
Napájení |
15 kW |
|
|
Dimenze |
Délka x Šířka x Výška |
5010 mm x 1600 mm x 2200 mm |
|
Hmotnost |
Hmotnost vozidla |
7800 kg |
|
Kapacita nádrže |
130 l |
|
|
Bezpečnostní zařízení |
Omezovač točivého momentu, zařízení proti převrácení, blokovací zařízení, zařízení proti přetočení háku, omezovač alarmu přetížení, tříbarevná kontrolka alarmu, tlačítko nouzového zastavení. |
|

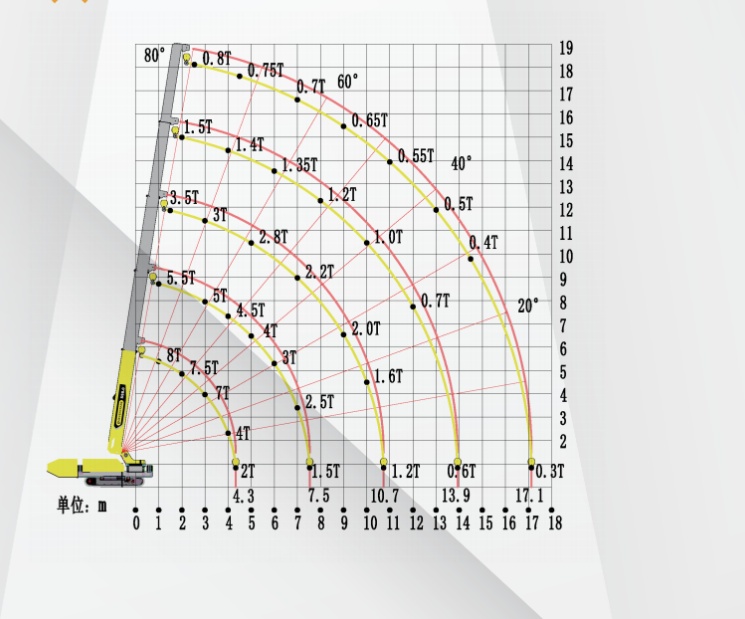

Výložníky celkového jmenovitého zatížení v maximálních polohách
|
Výložník 5,1 m |
Výložník 8,3 m |
11,5m výložník |
Výložník 14,7 m |
Výložník 17,9 m |
|||||
|
Pracovní poloměr (m) |
Jmenovité zatížení (t) |
Pracovní poloměr (m) |
Jmenovité zatížení (t) |
Pracovní poloměr (m) |
Jmenovité zatížení (t) |
Pracovní poloměr (m) |
Jmenovité zatížení (t) |
Pracovní poloměr (m) |
Jmenovité zatížení (t) |
|
1.0 |
8.0 |
1.0 |
5.5 |
1.5 |
2.5 |
2.0 |
1.5 |
2.5 |
0.8 |
|
2.0 |
7.5 |
3.0 |
5.0 |
3.0 |
3.0 |
4.0 |
1.4 |
4.5 |
0.75 |
|
3.0 |
7.0 |
4.0 |
4.5 |
5.0 |
2.8 |
6.0 |
1.35 |
7.0 |
0.7 |
|
4.0 |
4.0 |
5.0 |
4.0 |
7.0 |
2.2 |
8.0 |
1.2 |
9.0 |
0.65 |
|
4.3 |
2.0 |
6.0 |
3.0 |
9.0 |
2.0 |
10 |
1.0 |
11 |
0.55 |
|
|
|
7.0 |
2.5 |
10 |
1.6 |
12.0 |
0.7 |
13 |
0.5 |
|
|
|
7.5 |
1.5 |
10.7 |
1.2 |
13.9 |
0.6 |
14.5 |
0.4 |
|
|
|
|
|
17.1 | 0.3 | ||||
